Excel中的樹狀圖有什么用處？如何制作？步驟來了！
樹狀圖是Excel2016版新增的圖表。樹狀圖其實最準確的說法叫 MEKKO 圖，mekko全稱為:市場矩陣細分圖，也就是我們常說的“市場份額所占比例圖”，可以通過色塊大小直接看到哪個區域的市場份額最高。當然在實際使用過程中樹狀圖不僅僅可以用來分析市場份額，只要是用來分析組成份額的，都可以用樹狀圖來進行。
今天，網校就跟大家來分享一下樹狀圖制作的步驟~

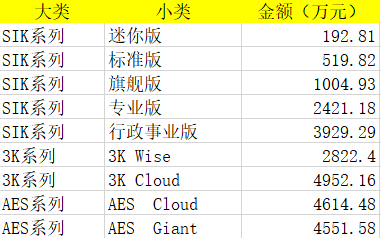

如下圖所示，是一個軟件公司三個不同系列產品的銷售額情況。該軟件公司有SIK系列、3K系列、AES系列三大系列產品，每個大的產品類別又有不同的細分產品名稱。現在我們要分析三大系列產品下各明細產品的銷售額占比情況。

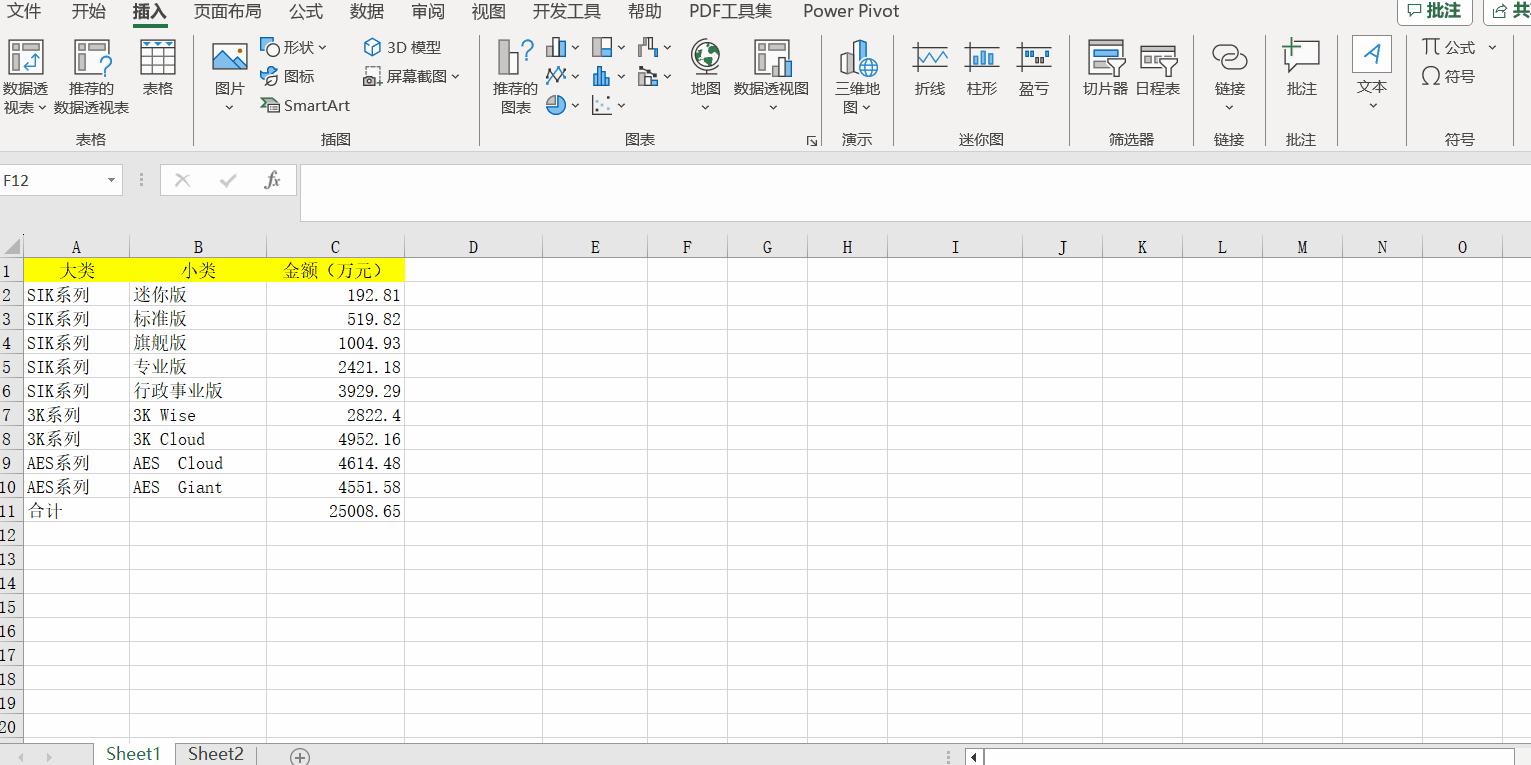

這種情形就非常適合使用樹狀圖來分析。首先，我們給大家演示一下樹狀圖大概的樣式，我們選中 A1到C10 區域，插入 「插入」-「圖表」-「推薦的圖表」-「樹狀圖」。

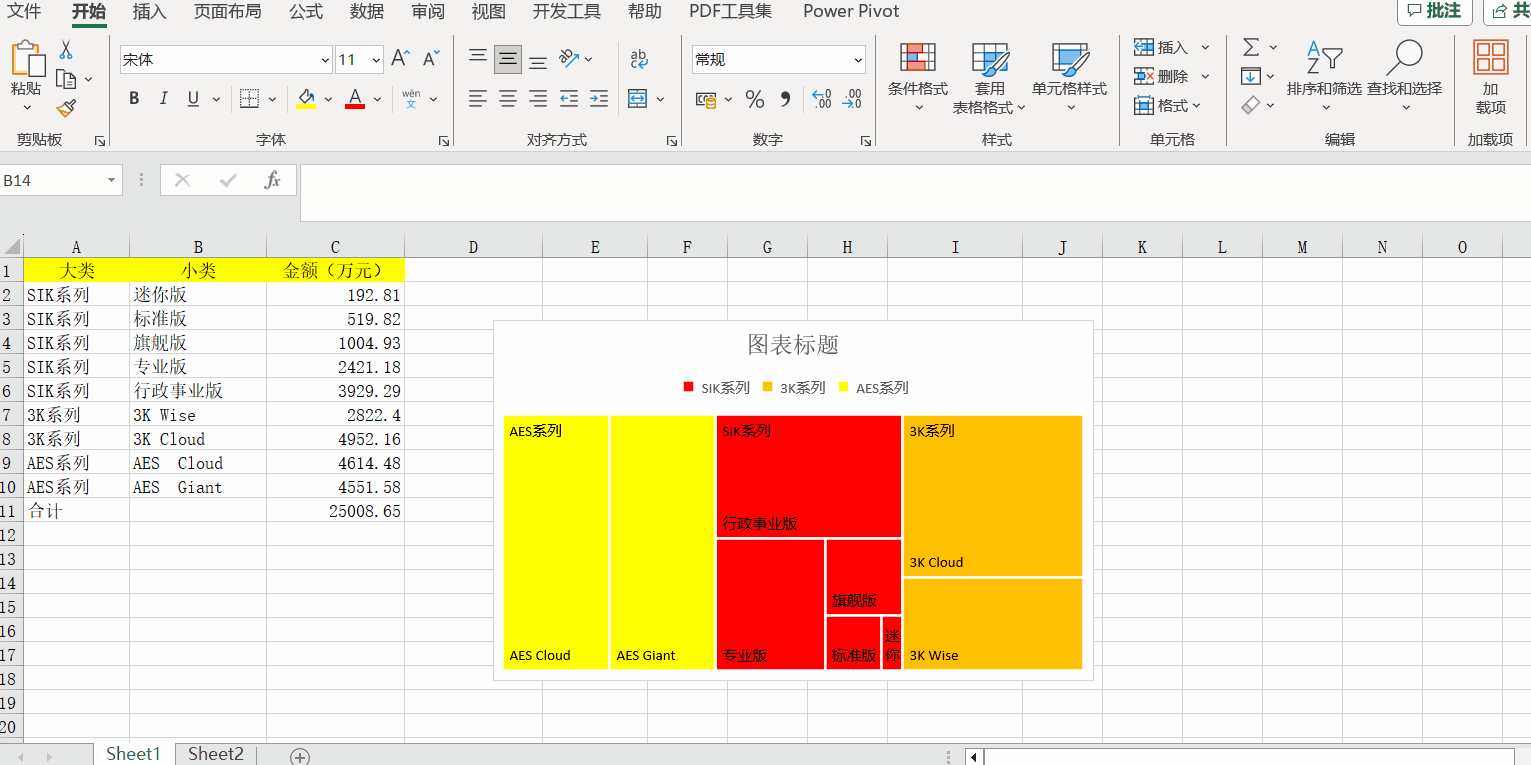

如下圖所示，在此案例中的樹狀圖區分三大色塊，每個色塊代表一個產品系列。每個色塊的填充顏色我們是可以修改的。

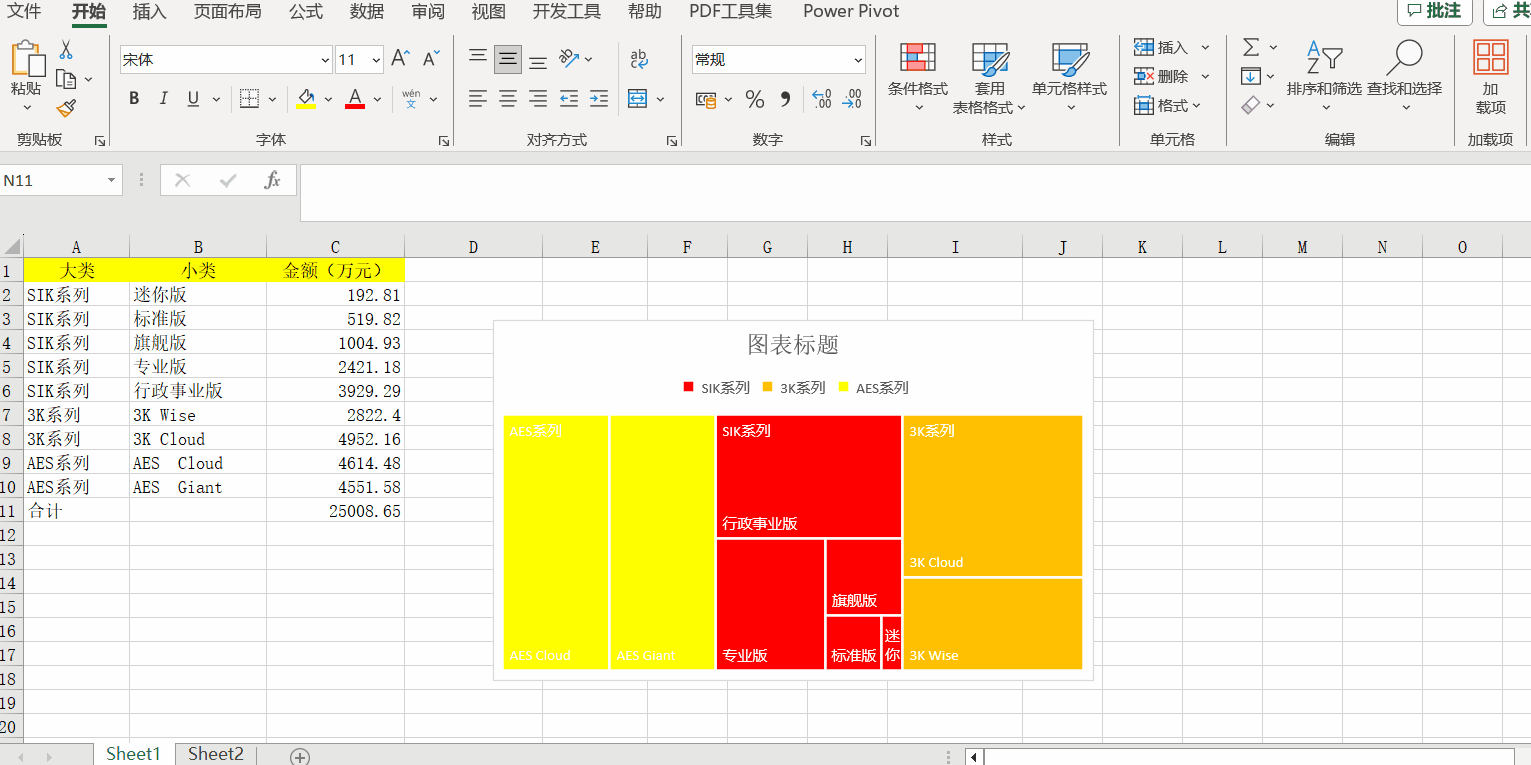

由于背景顏色為淺色，我們可以將標簽字體顏色修改為黑色，這樣看著更清楚。
初步的樹狀圖標簽上并沒有體現各明細產品的金額，而我們選中色塊后，再點擊鼠標右鍵，可以發現“添加數據標簽”按鈕是灰色的，這并不意味著我們無法通過“添加數據標簽”按鈕添加上金額，而是因為我們現在已經有了標簽，只是標簽的設置的問題。

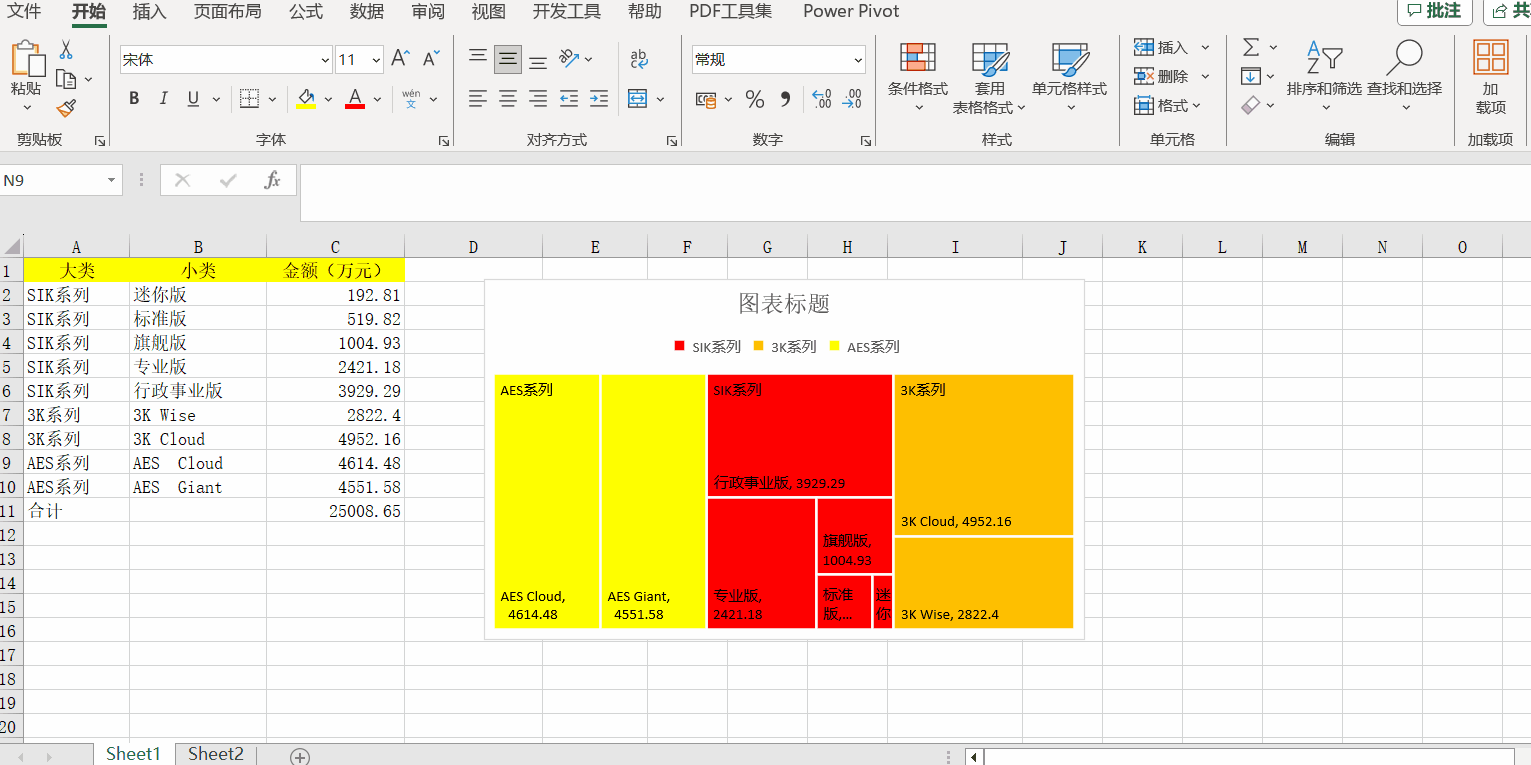

我們可以選中各標簽，點擊右鍵“設置數字標簽格式”，把“值”勾選上。此時，每種明細產品的銷售金額就體現在圖表上了。
之后我們還可以再修改一下圖表標題。這樣，一個簡單的樹狀圖就制作好了。
好啦，Excel中樹狀圖的制作方法就給大家講解到這里，你學會了嗎？
本文為正保會計網校老師原創文章
轉載請注明
